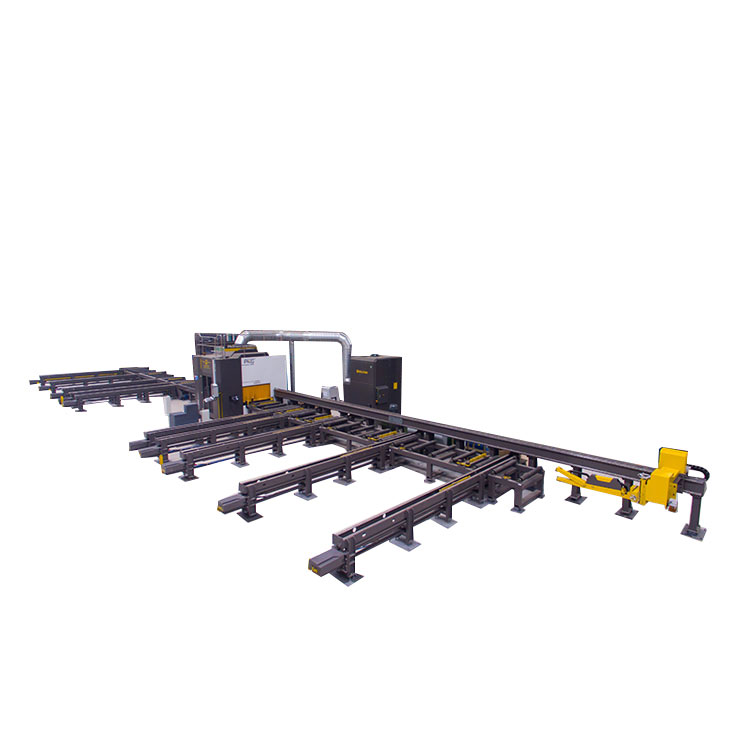

Şüa Robot Kəsici Maşın
  • Şüa Robot Kəsici Maşın - 0 Şüa Robot Kəsici Maşın - 0
  • Şüa Robot Kəsici Maşın - 1 Şüa Robot Kəsici Maşın - 1

Şüa Robot Kəsici Maşın

JINFENG®, ucuz qiymətə Beam Robot Kəsmə Maşınlarının peşəkar Çin istehsalçısı və təchizatçısıdır. Şüa Robot Kəsmə Maşınları robot qolu ilə H şüasının (I şüa), bucaqların, Kanalın müxtəlif polad profillərində plazma kəsməni yerinə yetirmək üçün yüksək performanslı H-şüalı plazma ilə mübarizə aparan maşınlardır.

Sorğu göndərin

PDF Yüklə

Məhsul təsviri

JINFENG® peşəkar Çin istehsalçısı və təchizatçısıdırŞüa Robot Kəsici Maşıns sərfəli qiymətə. TheŞüa Robot Kəsici Maşıns, robot qolu ilə H şüasının (I şüa), bucaqların, Kanalın müxtəlif polad profillərində plazma kəsilməsini yerinə yetirmək üçün yüksək performanslı H-şüalı plazma ilə mübarizə aparan maşınlardır.

PKG500



Şüa Robot Kəsici Maşın



Bütün üçünŞüa Robot Kəsici Maşıns və JINFENG WELDCUT tərəfindən istehsal olunan plazma kəsmə maşınları 2 il zəmanətə malik olacaq və onlar Rolikli masalar, çarpaz konveyer, toz filtri, plazma kəsmə sistemi və nöqtə işarələmə cihazı kimi isteğe bağlı funksiyalarla təchiz olunub və bütün CAD-CAM interfeyslərini dəstəkləyir. PKGŞüa Robot Kəsici Maşıns müxtəlif sənayelərdən olan Son istifadəçilər üçün məhsuldarlığı artırmaq üçün ən qabaqcıl robot plazma kəsmə xəttidir.



Spesifikasiyalar



Model

H şüası

Bucaq

E-bucaq

Kanal

Uzunluq

Çəki

PKG500





150*120mm-

1000*500 mm

100*75mm-

500*150 mm

75*75mm-

220*220mm

100*50mm-

1000*500 mm

12000 mm

12T

Plazma kəsmə, Plazma işarələmə, nöqtə işarələmə, CAD-CAM proqramını dəstəkləyin



Xüsusiyyət və Tətbiq



1. PRGŞüa Robot Kəsici Maşıns ABB altı oxlu robot qolu ilə inteqrasiya olunmuş yüksək avtomatlaşdırılmış kəsmə avadanlığıdır. Bir operator tərəfindən bir əsas əməliyyatla, xətt materialın yüklənməsindən və plazma kəsilməsindən sonra hissələrin boşaldılmasından avtomatik emal etməyə başlayır.

2. Bir PKGŞüa Robot Kəsici Maşıns bir operatorla əvəz edə bilər:

Şüa qazma xətti

Bant testerəsi

Bucaq xətti

Plitə/çubuq emal xətti

Mübarizə Maşın

Markalama maşını



3. Xətt FHN sistemi ilə tam inteqrasiya oluna bilər və mühəndisləri iş yerinə göndərmədən internet vasitəsilə problemləri həll etmək üçün istehsalçının mühəndislərinə uzaqdan diaqnostikanı asanlıqla həyata keçirmələri üçün komanda görüntüləyicisi vasitəsilə uzaqdan idarəetməyə icazə verin.

3.CNC sistemi bütün əsas xətt sisteminə (robot, diyircəkli masa, çarpaz konveyer, ölçü arabası və tutucu, işarələmə sistemi) tam nəzarəti təmin edir.

4.Tribon/AM-dan yaradılmış *.gen fayllarını, TEKLA dizayn proqramından ixrac edilən DSTV fayllarını və digər formatları oxuya bilir.

5. BuŞüa Robot Kəsici Maşıns Polad konstruksiyalarında (tikinti konstruksiyalarının, körpülərin, dəmiryolunun, qoşquların, qatar vaqonlarının, pilləkənlərin, tutacaqların və digər ikinci dərəcəli poladların istehsalı üçün plazma dirəkləri), polad konstruksiyalarda və dənizdə (üst sahələr, yaşayış yerləri, sualtı strukturlar, sualtı çərçivələr, dayaqlar üçün boru kəmərləri, boru kəmərləri üçün dayaqlar, boru kəmərləri üçün qoruyucu çərçivələr, hörgülər üçün dirəklər, boru kəmərləri üçün dayaqlar, boru kəmərləri üçün dayaqlar, boru kəmərləri üçün armaturlar, skidlər, sualtı strukturlar və dayaq çərçivələri) və quruda tətbiq olunur.





Təfərrüatlar



Bu PKGŞüa Robot Kəsici Maşıns ibarətdir:

Çarpaz konveyerlər

Ölçü arabası və tutucu

Nöqtəli işarələmə cihazı

Giriş Rolik masası

Robot plazma kəsmə kamerası

Çıxış diyircəkli masa



Struktur görünüşü


Çarpaz konveyer â zəncir növü


PKG-nin giriş diyircəkli masasına çarpaz konveyer (zəncir növü) inteqrasiya etməkləŞüa Robot Kəsici Maşıns, H şüaları və digər profillər kran riskini 0-a endirmək üçün krandan istifadə etmədən lazım olan yerə köçürülə bilər.


Ölçü arabası və tutucu


Beslənən profilin uzunluğunu ölçmək üçün eyni zamanda profilin kəsici kameraya verilməsi.




Nöqtəli işarələmə cihazı


Hissə nömrəsinin daimi izlenebilirlik işarəsini təmin edin.



Robot kəsmə kamerası


Plazma məşəli ilə profillərdə yüksək keyfiyyətli kəsmə və oksiyanacaq məşəli ilə siçovul dəliklərini kəsmək üçün kəsmə kamerasının içərisinə 6 oxlu robot qolu quraşdırılmışdır.




Giriş/çıxış diyircəkli masalar


Rolikli masaların işlədilməsi ilə H-şüasının öhdəsindən gəlmə maşınları əməyi azaltmaq və istehsalı artırmaq üçün yüksək avtomatlaşdırmaya nail olur.



Çarpaz konveyer â boşaltma


PKG-nin çıxış diyircəkli masasına çarpaz konveyer inteqrasiya etməkləŞüa Robot Kəsici Maşıns, kəsildikdən sonra hissələr lazım olan yerə köçürülə bilər, kran riskini 0-a endirmək üçün krandan istifadə etmədən.





Video
