Robot Plazma Kəsmə Maşınları

JINFENG® peşəkar Çin istehsalçısı və təchizatçısıdırRobot Plazma Kəsmə Maşınlarısərfəli qiymətlə. TheRobot Plazma Kəsmə Maşınlarızolaqları, gəmiqayırma zavodları üçün yağ çubuqlarını, oksi-yanacaq kəsici lövhələrdən uzun zolaqlara, kənarların təmizlənməsinə, inkjet markalanmasına, plazma kəsməsinə emal etmək üçün yüksək performanslı avtomatik kəsmə xəttidir.

PBG400



Robot Plazma Kəsmə Maşınları



Bütün üçünRobot Plazma Kəsmə MaşınlarıJINFENG WELDCUT tərəfindən istehsal olunan və Rolikli masalar, çarpaz araba, toz filtri, plazma kəsmə sistemi və nöqtəli işarələmə cihazı, robotla inkjet işarələmə kimi isteğe bağlı funksiyalarla təchiz edilmiş və bütün CAD-CAM interfeyslərini dəstəkləyən 2 il zəmanətə malik olacaq. PBGRobot Plazma Kəsmə Maşınlarımüxtəlif sənayelərdən olan Son istifadəçilər üçün məhsuldarlığı artırmaq üçün ən qabaqcıl robot plazma kəsmə xəttidir.



Spesifikasiyalar



Model	zolaq	Uzunluq	Çəki
		12000 mm	1.5T
PBG400	100*5mm â 400*30 mm
Plazma kəsmə, Plazma markalama, mürəkkəb püskürtmə işarələmə, CAD-CAM proqramını dəstəkləyin



Xüsusiyyət və Tətbiq



1. PBGRobot Plazma Kəsmə Maşınlarımüxtəlif avadanlıqlarla inteqrasiya olunmuş yüksək avtomatlaşdırılmış kəsmə xətləridir. Bir operator tərəfindən bir əsas əməliyyatla, xətt materialın yüklənməsindən, çox başlıqlı oksiyanacaq kəsici maşını ilə lövhələrin kəsilməsindən, kənarların təmizlənməsindən, inkjet markalanmasından, plazma ilə kəsilməsindən və hissələrin boşaldılmasından avtomatik emal etməyə başlayır.

2. Xətt FHN sistemi ilə tam inteqrasiya oluna bilər və mühəndisləri iş yerinə göndərmədən internet vasitəsilə problemləri həll etmək üçün istehsalçının mühəndisləri üçün uzaqdan diaqnostikanı asanlıqla həyata keçirmək üçün komanda görüntüləyicisi vasitəsilə uzaqdan idarəetməyə icazə verin.

3.CNC sistemi bütün əsas xətt sisteminə (robot, diyircəkli masa, çarpaz konveyer, ölçü arabası və tutucu, işarələmə sistemi) tam nəzarəti təmin edir.

4.Tribon/AM-dan yaradılmış *.gen fayllarını, TEKLA dizayn proqramından ixrac edilən DSTV fayllarını və digər formatları oxuya bilir.

5. TheRobot Plazma Kəsmə Maşınlarımüxtəlif gəmilər/gəmilər üçün düz panel, ikiqat dibli konstruksiya, alt montajlar, arakəsmələr, torlar, mikro panel hazırlamaq üçün gəmiqayırma, tərsanə və dənizdə geniş istifadə olunur. PBG iləRobot Plazma Kəsmə Maşınları, gəmiqayırma zavodları və ya gəmiqayırma istehsalını artıra və işçi qüvvəsini azalda bilər.



Təfərrüatlar

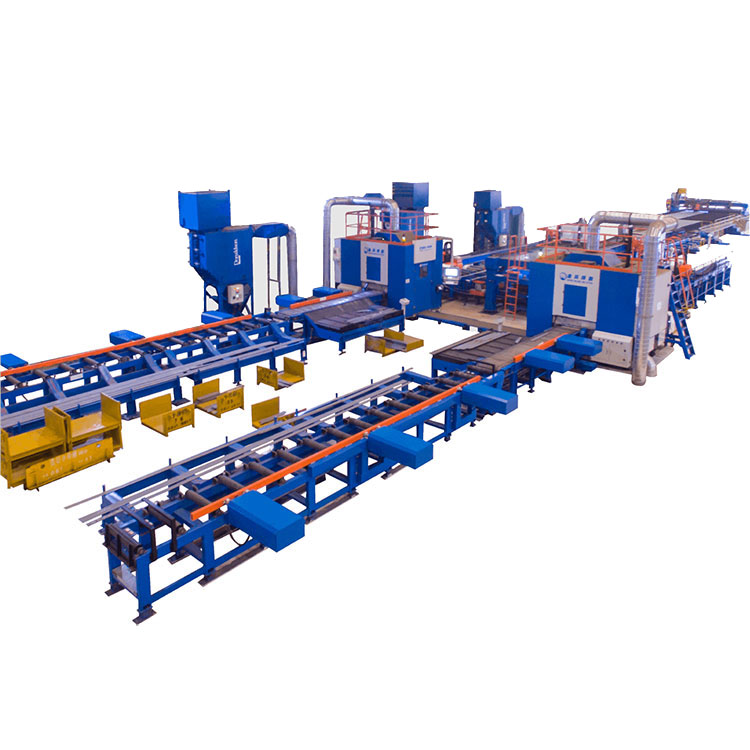

PBG400Robot Plazma Kəsmə Maşınlarıibarətdir:

Çox məşəl oksi-yanacaq kəsici maşın

Rolikli konveyerlər

Kənar təmizləmə xətti

Kənar budama maşını

Çarpaz konveyerlər

Robot qolu ilə mürəkkəb markalanması

Giriş Rolik masası

Toz filtri olan robot plazma kəsmə kamerası

Qısa hissəni çeşidləyən lent-plitəli konveyer

Uzun hissə üçün çıxış diyircəkli masa

Uzun hissə üçün qəbul masası



Struktur görünüşü

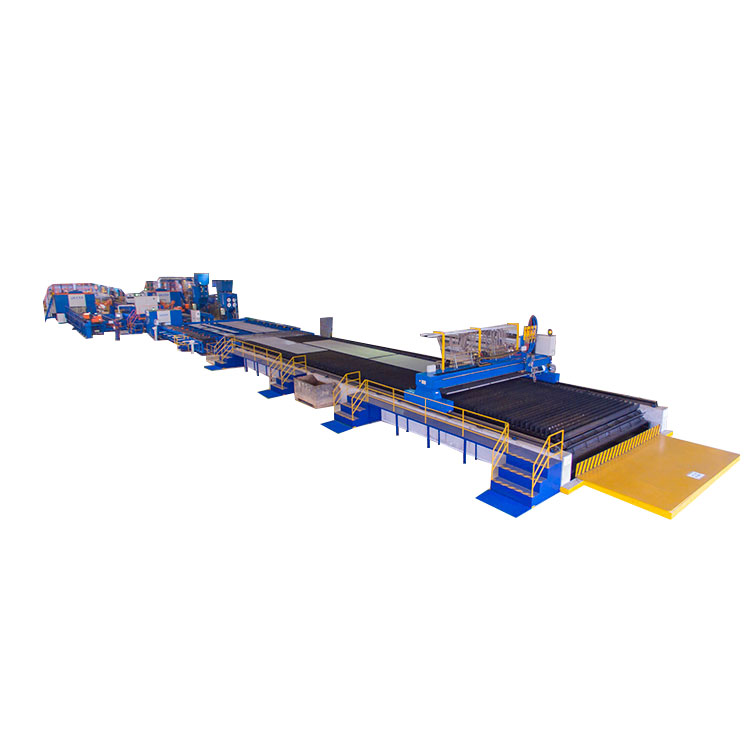

Çox məşəl oksi-yanacaq kəsici maşın

Oksi-yanacaq kəsmə maşını polad plitəni çoxlu uzun zolaqlarda uzununa kəsmək üçün çoxlu məşəllərlə təchiz edilmişdir. Maşın portal quruluşunda hazırlanmışdır və uzun zolağı tampon çarxı masasına köçürmək üçün yuvarlanan masa ilə inteqrasiya edilmişdir. Uzun zolaqları alovla kəsdikdən sonra kran və ya əl ilə boşaldmağa ehtiyac yoxdur.



Kənar təmizləmə xətti

PBG400-ə kənar təmizləmə xəttini birləşdirərəkRobot Plazma Kəsmə Maşınları, profillərin kənarından əsas boyanı çıxarmaq üçün fırça çarxlarından istifadə etməklə, qaynaq ediləcəyi yerlərdə şlakları və buruqları çıxarmaq üçün daşlama çarxlarından istifadə etməklə, oksi alov ilə kəsmə, növbəti emalda qaynaq keyfiyyətini artıra bilər.



Kənar budama maşını

PBG400-ə kənar paxlama maşınını birləşdirərəkRobot Plazma Kəsmə Maşınları, düz çubuğun 4 kənarına basmaq üçün təkərlərdən istifadə edərək, R2-R3 yuvarlaq kənarında 4 kənarı formalaşdırmaq üçün termal kəsildikdən sonra iti kənarı olan uzun zolaq, növbəti emalda rəngləmə üçün yaxşı səthə sahib olacaq.



Inkjet markalama robotu

Bir inkjet markalama başlığını robot qoluna quraşdırmaq üçün. Robot uzun zolaqlı polad çubuğun bütün uzunluğunda mürəkkəb işarələnməsini tamamlamaq üçün düz çubuğun uzunluğu boyunca hərəkət edir. Profilə mürəkkəblə çap edildikdən sonra profilin orijinal yerinə qayıtmasına, sonra PBG400-ə köçürülməsinə ehtiyac yoxdur.Robot Plazma Kəsmə Maşınlarıplazma kəsmə üçün kəsici kamera.



Robot kəsmə kamerası

Profillərin yüksək keyfiyyətli kəsilməsini həyata keçirmək üçün kəsici kameranın içərisinə 6 oxlu robot qolu quraşdırılaraq. Bu, bütün PBG400-ün əsas hissəsidirRobot Plazma Kəsmə Maşınlarıplazma kəsmə üçün kəsici kamera.

Bant-plitə konveyer və qəbul masası

PBG400, kəsmə kamerasından sonra lentli konveyerlə təchiz edilmişdirRobot Plazma Kəsmə Maşınlarıqısa hissələri avtomatik çeşidləyə və hissələri avtomatik çıxara bilər. Operatorun qısa hissələri asanlıqla yerinə yetirməsi üçün qısa hissə itələyici ilə qəbul masasına itələnir.



Uzun hissə itələyici və qəbuledici masa

Çıxış diyircəkli masaya uzun hissə itələyici inteqrasiya olunub, burada uzun hissə çıxış çarxı masasına gəldikdə, itələyici uzun hissəni avtomatik olaraq qəbuledici masanın üzərinə itələyəcək.
