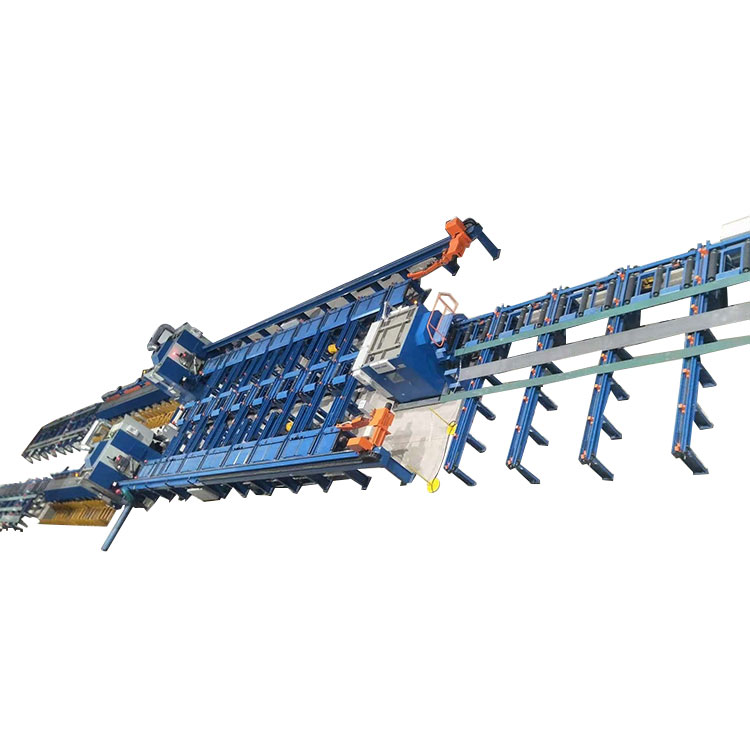

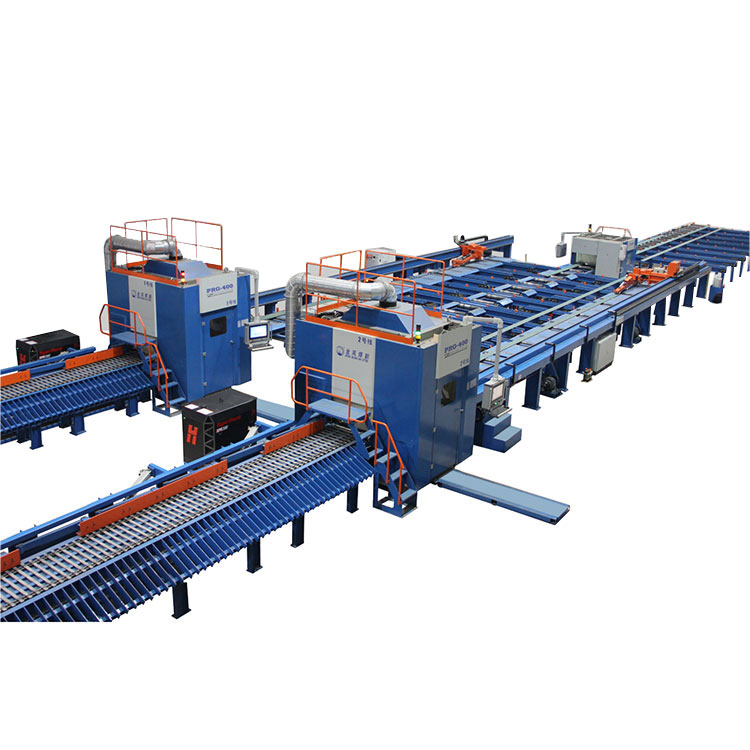

Profil Robot Kəsmə Xətti

JINFENG® peşəkar Çin istehsalçısı və təchizatçısıdırProfil Robot Kəsmə Xəttis sərfəli qiymətə. TheProfil Robot Kəsmə Xəttis, robot qolu ilə lampa, zolaq, bucaqlar, T-şüa, Kanal, H şüa və ya I şüanın müxtəlif polad profillərində plazma kəsməni yerinə yetirmək üçün yüksək performanslı plazma robotik kəsmə sistemidir.

PRG 600



Profil Robot Kəsmə Xətti



Bütün üçünProfil Robot Kəsmə Xəttis və JINFENG WELDCUT tərəfindən istehsal olunan plazma kəsmə maşınları 2 il zəmanətə sahib olacaq və Kranla yükləmə, Kənar təmizləmə, inkjet markalama ilə təchiz edilmiş, bütün CAD-CAM interfeyslərini seçim olaraq dəstəkləyir. PRGProfil Robot Kəsmə Xəttis müxtəlif sənayelərdən olan Son istifadəçilər üçün məhsuldarlığı artırmaq üçün ən qabaqcıl robot plazma kəsmə xəttidir.



Spesifikasiyalar



Model	Lampa	zolaq	Bucaq	E-bucaq	T şüası	Kanal	H şüası	Uzunluq	Çəki
PRG 400	80*5mm â 400*20 mm	100*5mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	Yoxdur	12000 mm	1.5T
PRG 600	80*5mm â 550*20 mm	100*5mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2.5T
Plazma kəsmə, Plazma işarələmə, Inkjet markalama, CAD-CAM proqramını dəstəkləyin



Xüsusiyyət və Tətbiq

1. PRGProfil Robot Kəsmə Xəttis ABB altı oxlu robot qolu ilə inteqrasiya olunmuş yüksək avtomatlaşdırılmış kəsmə avadanlığıdır. Bir operator tərəfindən bir əsas əməliyyatla, xətt materialın yüklənməsindən və plazma kəsilməsindən sonra hissələrin boşaldılmasından avtomatik emal etməyə başlayır.

2. Xətt FHN sistemi ilə tam inteqrasiya oluna bilər və mühəndisləri iş yerinə göndərmədən internet vasitəsilə problemləri həll etmək üçün istehsalçının mühəndisləri üçün uzaqdan diaqnostikanı asanlıqla həyata keçirmək üçün komanda görüntüləyicisi vasitəsilə uzaqdan idarəetməyə icazə verin.

3.CNC sistemi bütün əsas xətt sisteminə (robot, diyircəkli masa, çarpaz konveyer, ölçü arabası və tutucu, işarələmə sistemi) tam nəzarəti təmin edir.

4.Tribon/AM-dan yaradılmış *.gen fayllarını, TEKLA dizayn proqramından ixrac edilən DSTV fayllarını və digər formatları oxuya bilir.

5. BuProfil Robot Kəsmə Xəttis gəmiqayırma, tərsanə və dənizdə müxtəlif gəmilər/gəmilər üçün düz panel, ikiqat dibli konstruksiya, alt birləşmələr, arakəsmələr, torlar, mikro panel hazırlamaq üçün sərtləşdiricinin plazma kəsilməsi üçün geniş istifadə olunur. PRG iləProfil Robot Kəsmə Xəttis, gəmiqayırma zavodları və ya gəmiqayırma istehsalını artıra və işçi qüvvəsini azalda bilər.



Təfərrüatlar

PRGProfil Robot Kəsmə Xəttis ibarətdir:

Profil yükləmə kranı

Kənar təmizləmə xətti:

Profilin yüklənməsi üçün çarpaz konveyerlər

Giriş çarxı masası

Toz filtri ilə təmizləyici kamera.

Çıxış diyircəkli masa.

Buffler üçün çarpaz konveyer

Yükləmə üçün çarpaz konveyer

Ölçü arabası və tutucu

Giriş Rolik masası

Inkjet markalama cihazı,

Toz filtri olan robot plazma kəsmə kamerası

Qısa hissəni çeşidləyən lent-plitəli konveyer

Uzun hissə üçün çıxış diyircəkli masa

Uzun hissələr üçün çarpaz konveyer

Yük boşaltma kranları

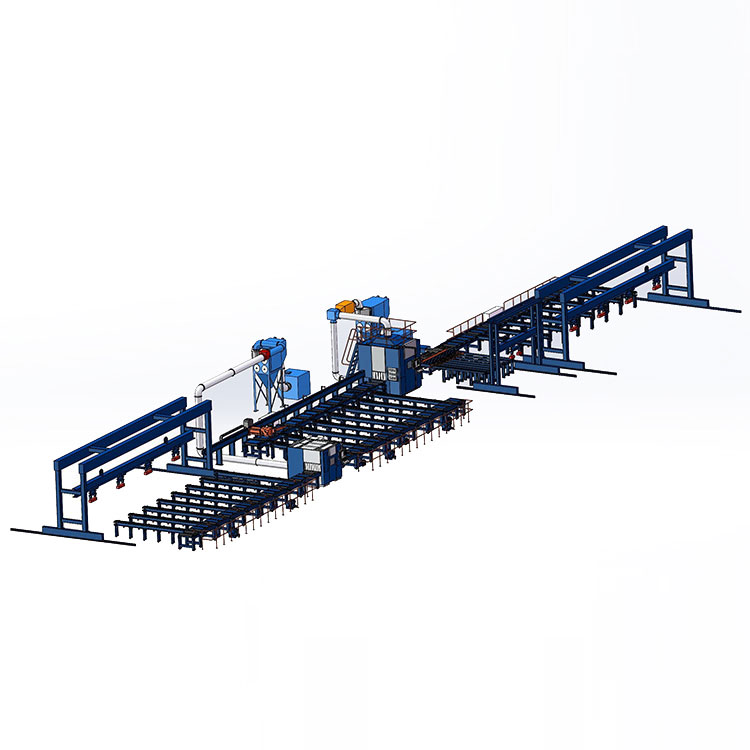

Struktur görünüşü



Kənar təmizləmə xətti



PRG-yə kənar təmizləmə xəttini birləşdirərəkProfil Robot Kəsmə Xəttis, qaynaq ediləcək profillərin kənarındakı əsas boyanı fırça təkərlərindən istifadə edərək, sonrakı emalda qaynaq keyfiyyətini artıra bilər.



Ölçü arabası və tutucu



Beslənən profilin uzunluğunu ölçmək üçün eyni zamanda profilin kəsici kameraya verilməsi.



Inkjet marker



Hərfləri, rəqəmləri, simvolu və əyilmə xəttini (əks xətlər) çap etmək üçün inkjet markalama cihazı ilə



Robot kəsmə kamerası



Profillərin yüksək keyfiyyətli kəsilməsini həyata keçirmək üçün kəsici kameranın içərisinə 6 oxlu robot qolu quraşdırılaraq.



Kəsmə kamerası, PRG sonra kəmər boşqab konveyer təchiz tərəfindənProfil Robot Kəsmə Xəttis qısa hissələri avtomatik olaraq çeşidləyə və hissələri avtomatik çıxara bilər.
