Profil Plazma Kəsmə Xətti

JINFENG® peşəkar Çin istehsalçısı və təchizatçısıdırProfil Plazma Kəsmə Xəttis sərfəli qiymətə. TheProfil Plazma Kəsmə Xəttis yüksək performanslı plazma Robot profil kəsmə xətləridir, müxtəlif polad profillər lampa, zolaq, bucaqlar, T-şüa, Kanal, H şüası və ya I şüanın robot qolu ilə plazma kəsilməsini həyata keçirmək üçün.

PRG 400



Profil Plazma Kəsmə Xəttis



Bütün üçünProfil Plazma Kəsmə Xəttis və JINFENG WELDCUT tərəfindən istehsal olunan plazma kəsmə maşınları 2 il zəmanətə sahib olacaq və rulon masaları, çarpaz konveyer, inkjet markalama, toz filtri, plazma kəsmə sistemi, çıxış kəmər-plitəsi konveyeri, əyilmələr və bütün CAD-CAM interfeyslərini dəstəkləyən əlavə hissələrlə təchiz edilmişdir. PRGProfil Plazma Kəsmə Xəttis müxtəlif sənayelərdən olan Son istifadəçilər üçün məhsuldarlığı artırmaq üçün ən qabaqcıl robot plazma kəsmə xəttidir.



Spesifikasiyalar



Model	Lampa	zolaq	Bucaq	E-bucaq	T şüası	Kanal	H şüası	Uzunluq	Çəki
PRG 400	80*5mm â 400*20 mm	100*5mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	Yoxdur	12000 mm	1.5T
PRG 600	80*5mm â 550*20 mm	100*5mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2.5T
Plazma kəsmə, Plazma işarələmə, Inkjet markalama, CAD-CAM proqramını dəstəkləyin



Xüsusiyyət və Tətbiq



1. PRGProfil Plazma Kəsmə Xəttis ABB altı oxlu robot qolu ilə inteqrasiya olunmuş yüksək avtomatlaşdırılmış kəsmə avadanlığıdır. Bir operator tərəfindən bir əsas əməliyyatla, xətt materialın yüklənməsindən və plazma kəsilməsindən sonra hissələrin boşaldılmasından avtomatik emal etməyə başlayır.

2. Xətt FHN sistemi ilə tam inteqrasiya oluna bilər və mühəndisləri iş yerinə göndərmədən internet vasitəsilə problemləri həll etmək üçün istehsalçının mühəndisləri üçün uzaqdan diaqnostikanı asanlıqla həyata keçirmək üçün komanda görüntüləyicisi vasitəsilə uzaqdan idarəetməyə icazə verin.

3.CNC sistemi bütün əsas xətt sisteminə (robot, diyircəkli masa, çarpaz konveyer, ölçü arabası və tutucu, işarələmə sistemi) tam nəzarəti təmin edir.

4.Tribon/AM-dan yaradılmış *.gen fayllarını, TEKLA dizayn proqramından ixrac edilən DSTV fayllarını və digər formatları oxuya bilir.

5. BuProfil Plazma Kəsmə Xəttis gəmiqayırma, tərsanə və dənizdə müxtəlif gəmilər/gəmilər üçün düz panel, ikiqat dibli konstruksiya, alt birləşmələr, arakəsmələr, torlar, mikro panel hazırlamaq üçün sərtləşdiricinin plazma kəsilməsi üçün geniş istifadə olunur. PRG iləProfil Plazma Kəsmə Xəttis, gəmiqayırma zavodları və ya gəmiqayırma istehsalını artıra və işçi qüvvəsini azalda bilər.



Təfərrüatlar

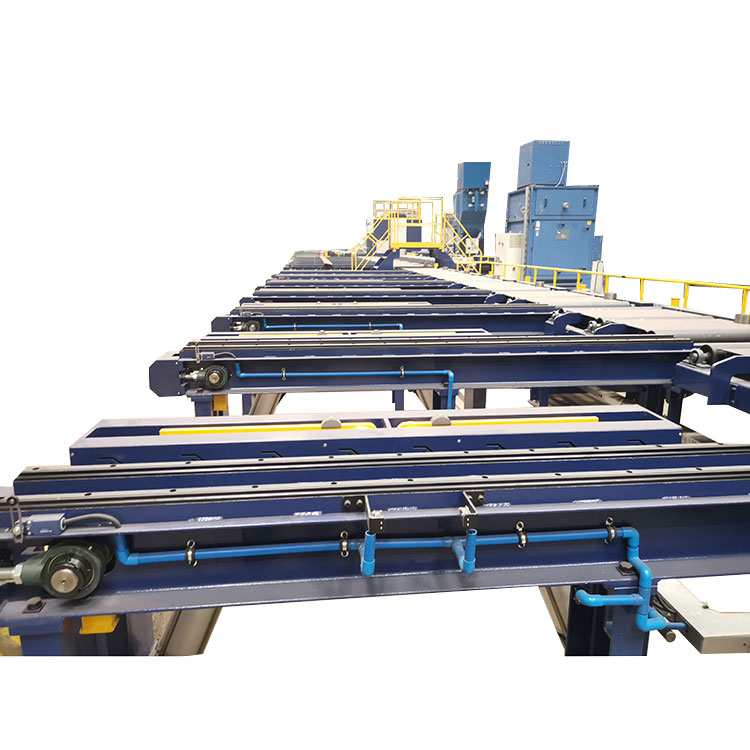

PRG400Profil Plazma Kəsmə Xəttis ibarətdir:

Profilləri aşmaq üçün əyilmələr

Buffler kimi diyircəkli konveyerlər

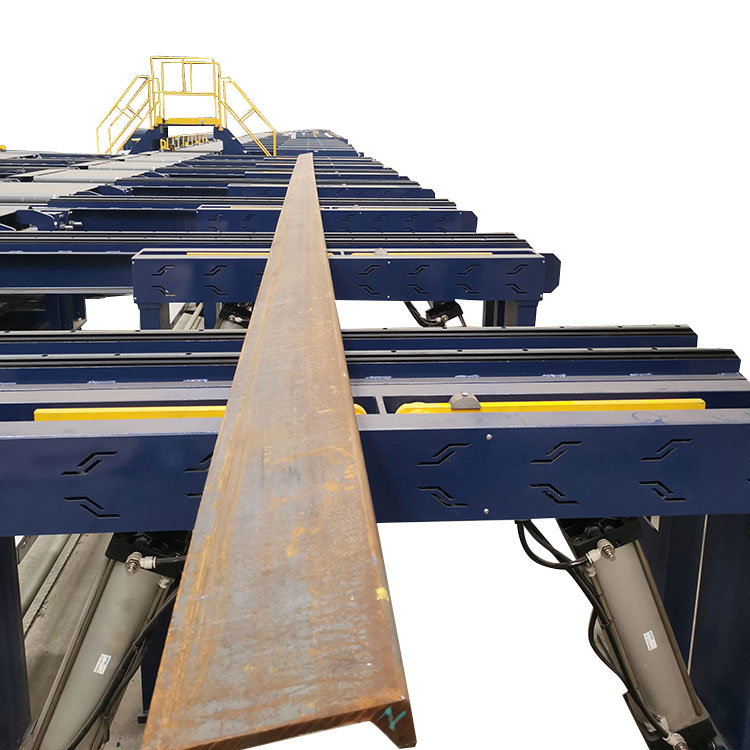

Yükləmə üçün çarpaz konveyer

Ölçü arabası və tutucu

Giriş Rolik masası

Inkjet markalama cihazı,

Toz filtri olan robot plazma kəsmə kamerası

Qısa hissəni çeşidləyən lent-plitəli konveyer

Uzun hissə üçün çıxış diyircəkli masa

Uzun hissələr üçün çarpaz konveyer

Əl ilə üyütmə üçün əyləclər

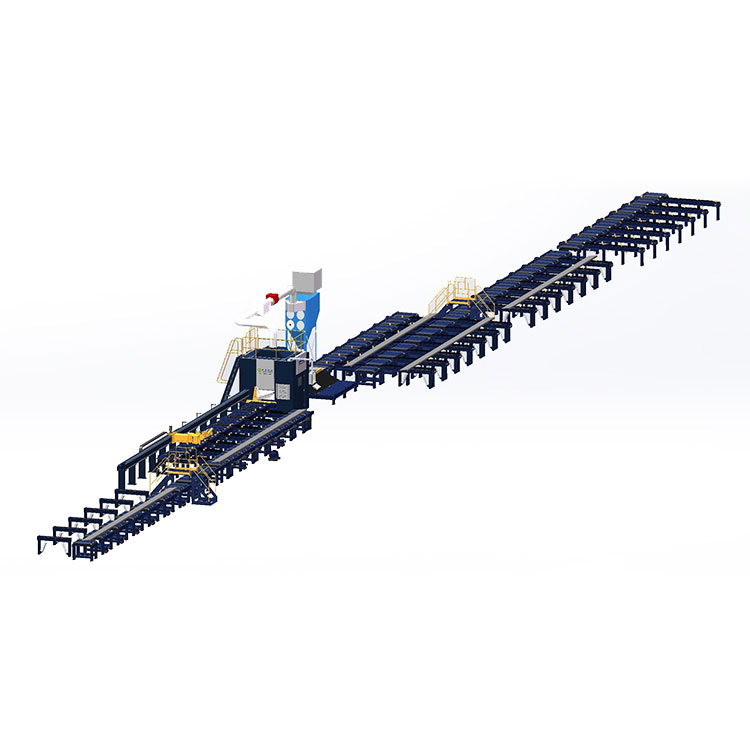

Struktur görünüşü

Ölçü arabası və tutucu

Beslənən profilin uzunluğunu ölçmək üçün eyni zamanda profilin kəsici kameraya verilməsi.



Inkjet marker

Hərfləri, rəqəmləri, simvolu və əyilmə xəttini (əks xətlər) çap etmək üçün inkjet markalama cihazı ilə

Robot kəsmə kamerası

Profillərin yüksək keyfiyyətli kəsilməsini həyata keçirmək üçün kəsici kameranın içərisinə 6 oxlu robot qolu quraşdırılaraq. Bu, bütün PRG400-ün əsas hissəsidirProfil Plazma Kəsmə Xəttis.



Bant-plitə konveyer və qəbul masası

PRG400, kəsici kameradan sonra lentli lövhəli konveyerlə təchiz edilmişdirProfil Plazma Kəsmə Xəttis qısa hissələri avtomatik çeşidləyə və hissələri avtomatik çıxara bilər. Operatorun qısa hissələri asanlıqla yerinə yetirməsi üçün qısa hissə itələyici ilə qəbul masasına itələnir.



Əyirlər

PRG400 Robot plazma kəsici maşında 3 qrup profil əyləcləri quraşdırılmışdır. Birinci qrup, lampanın başını dibdə etmək üçün ampülləri 180 dərəcə çevirmək üçündür. Digər 2 qrup, kəsildikdən sonra hissələrin hər iki tərəfindəki çapağı çıxarmaq üçün operatorlara əl ilə üyütmə etmələri üçün hissələri aşmaqdır.
